单代号网络图与双代号网络图的区别在于表示方式和功能单代号网络图以节点及其编号表示工作，用箭线表示工作间的逻辑关系，且在节点中备注工作代号名称与持续时间节点代表活动，箭线仅表示顺序，无其他意义而双代号网络图，又名箭线图法，使用箭线表示活动，通过节点间的连接表示依赖关系箭线代表；考点单代号搭接网络计划中的搭接关系解析工作的搭接顺序关系是用前项工作的开始或完成时间与其紧后工作的开始或完成时间之间的间距来表示，具体有四类FTSi，j工作i完成时间与其紧后工作j开始时间的时间间距FTFi，j工作i完成时间与其紧后工作j完成时间的时间间距STSi，j工作i。

单代号用节点表示作业，用箭头表示逻辑关系，双代号用节点表示先后关系，箭头表示作业单代号网络图与双代号网络图相比，具有以下特点1工作之间的逻辑关系容易表达，且不用虚箭线，故绘图较简单2网络图便于检查和修改3但是由于工作的持续时间表示在节点之中，没有长度，故不够形象直观；单代号网络图是一种以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图其中，节点表示一项工作，箭线表示各工作之间的顺序关系，箭线符号不具有其他意义，因此被称为单代号网络图在节点中，会标注工作的代号名称和持续时间。

这种表示方式仅限于明确的前后顺序，无法反映出实际工程中常常存在的搭接关系，即工作B可能在工作A开始后的一段时间内就开始，不必等到A完全结束这种工作之间灵活的开始条件，在实际工程建设中非常常见为了更好地适应这种需要，搭接网络计划通常采用单代号网络图的形式在这种图中，节点代表工作，箭线；单代号网络图与双代号网络图的主要区别 一符号形式不同 单代号网络图采用单个符号表示事件或工作，而双代号网络图则使用两个符号分别表示事件的开始和结束这种符号形式上的差异直接导致了两种网络图在表达方式和结构上的不同二表达方式的差异 单代号网络图更侧重于事件节点的工作表达，每个事件或。

单代号网络图与双代号网络图的不同特点一单代号网络图的特点1 使用单个符号或线条代表一个工作或活动2 图形简洁，易于绘制和阅读3 在表达活动顺序和持续时间上较为直观二双代号网络图的特点1 使用两个符号或节点表示一个活动的开始和结束2 能够清晰地表达活动之间的逻辑关系；相比之下，单代号网络图中，节点本身代表一项工作，每个节点内部不仅包含编号，还要注明工期两节点间的连线仅表示逻辑关系，实线连接在单代号网络图中与双代号网络图中的虚线表达的意思相同，均表示前项工作完成后，后项工作才能开始双代号网络图通过节点编号和连线来明确工作顺序和逻辑关系，适用于复杂。

简单而言，双代号网络图中一个箭头与两个圈代表一项工作，而单代号网络图则仅用一个圈表示工作，箭头线仅表示工作间的逻辑关系双代号网络图的优点在于能够直观地展示各项工作之间的逻辑关系，有助于识别关键路径单代号网络图则通过节点编号，更清晰地表示工作的开始和结束，以及其间的逻辑联系，便于计划；网络图是工程项目管理中常见的工具，分为双代号和单代号两种形式在双代号网络图中，节点仅表示工作编号，通过从较小编号指向较大编号的箭线来表示工作间的逻辑关系这些箭线上的时间，即工作持续时间，会被标注在线上如果某项工作没有具体时间，可以用虚线代替，表示工作顺序的依赖性，即前一项工作。

用虚线表示在单代号网络图中，虚工作通常是指在实际工作中不需要执行，主要是用虚线表示，但在网络图中需要使用的任务它通常用于表示一些必要的前置条件或者约束，以确保整个项目能够按时完成；单代号网络图与双代号网络图的不同特点如下单代号网络图 简洁明了每个工作用一个代号来标识，使得整个图表看起来更加简洁 直接体现逻辑关系工作之间的逻辑关系通过箭头直接表示，箭头不表示时间的流逝，仅表示工作间的先后顺序 无虚工作概念在单代号网络图中，不存在虚工作的概念，即不占用。

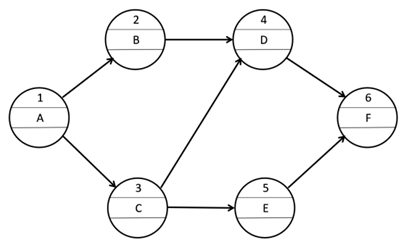

单代号网络图的基本符号1节点单代号网络图中每个节点表示一项工作，节点用圆圈或矩形表示节点所表示的工作名称，持续时间和工作代号等应标注在节点内，单代号网络图中的节点必须编号编号标注在节点内，其号码可间断，但是严禁重复一项工作必须有唯一的一个节点及相应的一个编号箭线的箭尾；单代号网络图 一单代号网络图的组成 1单代号网络图的表达方式 1节点用圆圈或方框表示一个节点表示一项工作 特点消耗时间和资源2箭线仅表示工作间的逻辑关系 特点不占用时间，不消耗资源3代号一项工作有一个代号，不得重号要求由小到大 2单代号网络图的特点。

单代号网络图以节点表示工作，箭线表示工作之间的逻辑关系节点编号从小到大计算，以此来确定工作的最早开始时间最早完成时间等参数具体解题步骤如下计算顺序节点编号从小到大，算出最早开始时间和最早完成时间，并标注在图上节点表示车站，紧前工作最早完成时间决定节点最早开始时间节点编号越小；首先，从表示方法来看，单代号网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图这种网络图中，每一个节点代表一项工作，节点的编号即是该项工作的代号，箭线则用来表达工作间的先后顺序相对而言，双代号网络图则是用箭线表示工作，以节点表示工作的开始或结束状态及其连接关系在。

单代号以节点及编号表示工作，以箭线表示工作之间的逻辑关系的网络图称为单代号网络图即每一个节点表示一项工作，节点所表示的工作名称，持续时间和工作代号等表注在节点内双代号以箭线及两端点的编号表示工作的网络图称为双代号网络图既用两个节点一根箭线代表一项工作，工作名称写在箭线上。
